Timer für Devitemp - Mi15

Produktdetailbeschreibung

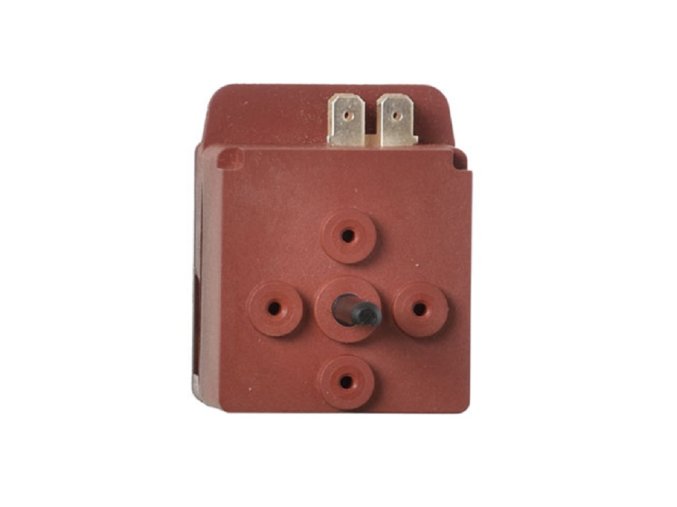

Timer für Devitemp

TYP: Mi15

Gewicht: 0,11kg

TECHNISCHE DATEN

Produkte:

Synchronmotor-Timer für Haushaltsgeräte.
Kochen, Trocknen, Kühlen...
Großer Zeitbereich: 15 Minuten bis 24 Stunden
Unterschiedliche elektrische Konfiguration: 1 bis 6 Schalter
Unterschiedliche Länge und Richtung der Hauptwelle

Elektrische Eigenschaften:
• Schalter nach EN 60730-1:2011
EN 60730-2-7:2010
• KEMAENEC05-Standard
• Nennspannung 250 VAC
• Intensitäten
16 (4) Ampere max
• Kontaktabstand > oder = 3 mm
• Kriechstrecke (Normalsituation) Mini 5 mm
• Proof-Tracking-Index PTI 250V
• Schalter für Geräteklasse I – II
• Spannungsfestigkeit 3750 VAC
• Anzahl der elektrischen Schaltspiele 10.000 Zyklen
• Flachstecker 6,35 x 0,8 mm
• Muster Nr. 1 (NO) und 1 (NC)
• Anzahl der Schalter 1 bis 6 Kontakte
• Schaltstellung in Ruhestellung NO-NC
• Konfiguration von Schaltern möglich SPST DPST SPDT DPDT
• Mindestkontaktdruck Schließer: 40 g Öffner: 30 g
• Schutzart IP00
• Verschmutzungsgrad 2
• Hitze- und Brandschutzkategorie 850°C
• Isolierstoff kriechstromfest (250V)
• Überspannungskategorie II
• Temperaturgrenze T85°C
• Max. T° der Klemmen 150°C

Motoreigenschaften:
• Motortyp Synchron
• Nennspannung 230 VAC +/- 10 %
• Frequenz 50 Hz (60 Hz)
• Leistungsaufnahme 1,5 W
• Drehzahl 600 U/min (50 Hz)
• Isolierstoffklasse H
• Betriebstemperatur -10°C bis 85°C
• Normgerechte Kennzeichnung

Mechanische Eigenschaften:
• Zeitbereich 15' 30' 45' 60' 90'
2h, 3h, 4h, 6h, 12h, 14h,
16h, 24h.
• Timing-Toleranz +/- 3 %
• Aufwickelrichtung im Uhrzeigersinn
• Minimaler Steuerwinkel 25°
• Maximaler Steuerwinkel 300°
• Manuelle Position 30° gegen den Uhrzeigersinn
• Winkelgenauigkeit im Ruhezustand +/- 2°
• Maximale Anzahl automatischer Zyklen 10.000
• Anzahl manueller Zyklen (mit Kupplung) mindestens 2500
• Aufziehdrehmoment nach 10° 10 bis 20 N.cm
• Rückspulmoment 5 bis 20 N.cm
• Restbetriebsmoment 2 N.cm (je nach Steuerzeiten)
• Abmessung der Hauptwelle Durchmesser x Fläche x Länge 6x4,6 unterschiedliche Länge
• Maximale radiale Belastung der Welle 15 N.cm
• Maximaler Schub oder Zug auf der Welle 100 N
• Maximaler Schub am Terminal wenn
Verbinden/Trennen 80 N
• Standardbefestigung mit 2 Schrauben bei 28,6 mm DIN 7981
• Maximale Eindringtiefe
Befestigungsschrauben 7,5 mm
• Ungefähres Gewicht 85 gr. 112 gr. 138 gr.
